在硅膠成品行業(yè)里，除了裝飾用品之外，硅膠制品在正常生產(chǎn)加工情況下都會(huì)對(duì)功能性做出合理的測(cè)試，所以一款優(yōu)質(zhì)產(chǎn)品想要達(dá)到功能性還是需要密切配合生產(chǎn)工 藝才可兼得功能與美觀，今天為大家科普一下作為一些常規(guī)機(jī)的硅膠輔助配件的功能長(zhǎng)通常回做出哪些相應(yīng)測(cè)試呢。

　　硅橡膠制品常見(jiàn)的性能測(cè)試有一下幾種：

　　1、拉力測(cè)試

　　拉力是硅橡膠制品的主要功能性標(biāo)準(zhǔn)，如硅膠材質(zhì)失去了拉力效果，那么產(chǎn)品基本就等于已經(jīng)老化，再無(wú)意義作用，所以通常我們是通過(guò)硅膠成 品進(jìn)行測(cè)試，是否達(dá)到拉伸范圍80.49N

　　硅膠產(chǎn)品測(cè)試方法

　　1.測(cè)量工具：拉力試驗(yàn)機(jī)

　　2.測(cè)量速度：450MM/MIN?

　　3.測(cè)量規(guī)格：用拉力實(shí)驗(yàn)專(zhuān)用裁刀（1型），厚2.0±0.2MM

　　4.測(cè)量方法：在試樣平行部分中間位置標(biāo)出2.5CM距離，此標(biāo)線（寬度≤0.5MM）

　　對(duì)測(cè)試結(jié)果不會(huì)有影響；打開(kāi)拉力機(jī)開(kāi)關(guān)和測(cè)試軟件，夾好待測(cè)試片兩端，夾具夾持試樣時(shí)要使試樣縱軸與上、下夾具中心連線相重合；并且要 松緊適宜，以防止試樣滑脫和斷在夾具內(nèi)為宜；測(cè)試完畢保存結(jié)果

　　2、彈力測(cè)試

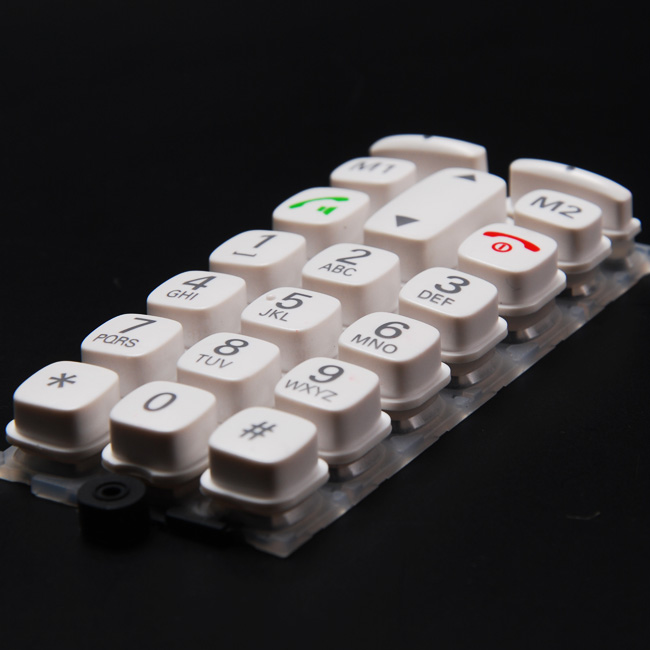

　　彈力測(cè)試通常適用于硅膠按鍵一類(lèi)比較多，而這種測(cè)試方法主要為達(dá)到產(chǎn)品的功能性方面，通常是以按按鍵的次數(shù)達(dá)到多少次以上為標(biāo)準(zhǔn)，常規(guī) 的硅膠材質(zhì)在30萬(wàn)-50萬(wàn)次左右，不過(guò)也有通過(guò)材料進(jìn)行調(diào)節(jié)達(dá)到更高的要求次數(shù)。

　　測(cè)試方法：

　　硅膠按鍵彈力測(cè)試機(jī)

　　硅橡膠按鍵彈力測(cè)試機(jī)規(guī)格：

　　測(cè)試荷重種類(lèi)；2kgf、500gf（任選1個(gè)）

　　zui小顯示荷重：0.01gf

　　zui大測(cè)試行程：100mm

　　zui小顯示行程：0.01mm（0.001選購(gòu)）

　　測(cè)定速度范圍：1-100mm/min

　　傳 動(dòng) 機(jī) 構(gòu)：滾珠螺桿

　　標(biāo)準(zhǔn)值：

　　50±（5-10）g

　　70±（5-10）g

　　90±（5-10）g

　　100±（5-10）g

　　120±（5-10）g

　　150±（5-10）g

　　170±（5-10）g

　　3、耐溫測(cè)試

　　溫度測(cè)試是硅橡膠制品運(yùn)用與高低溫情況下是否會(huì)出現(xiàn)龜裂，老化等現(xiàn)象的主要問(wèn)題，而通常情況下硅膠產(chǎn)品耐溫效果在-40℃到280℃之間沒(méi)有 任何影響，硅橡膠材料的工作溫度在-15℃到100℃之間存放沒(méi)有問(wèn)題。測(cè)試方法可通過(guò)高溫烘烤或者低溫冷藏方式進(jìn)行測(cè)試。

　　4、尺寸測(cè)試

　　尺寸是影響到硅膠制品的裝配問(wèn)題，所以尺寸問(wèn)題需要在硅橡膠制品廠家內(nèi)部模具以及外觀設(shè)計(jì)上面進(jìn)行控制，通常硅橡膠材料有一定的柔軟性它 不可能做到100%精確度，所以會(huì)有0.1mm-0.3mm的尺寸誤差，想要完全控制到高精確尺寸沒(méi)有一個(gè)硅膠廠家可以保證，所以測(cè)試硅膠產(chǎn)品尺寸通常 都會(huì)做到±公差范圍在0.3mm左右。

　　5、氣味測(cè)試

　　以食品級(jí)硅膠產(chǎn)品生活用具一類(lèi)為主，硅膠產(chǎn)品中的氣味以及揮發(fā)物質(zhì)可對(duì)VOC檢測(cè)認(rèn)證有一定的影響，所以通常對(duì)于氣味測(cè)試就是屬于VOC測(cè)試 方法，將硅膠產(chǎn)品放入烤箱中烘烤后在進(jìn)行檢測(cè)揮發(fā)物質(zhì)的重量為多少。

　　6、硬度測(cè)試

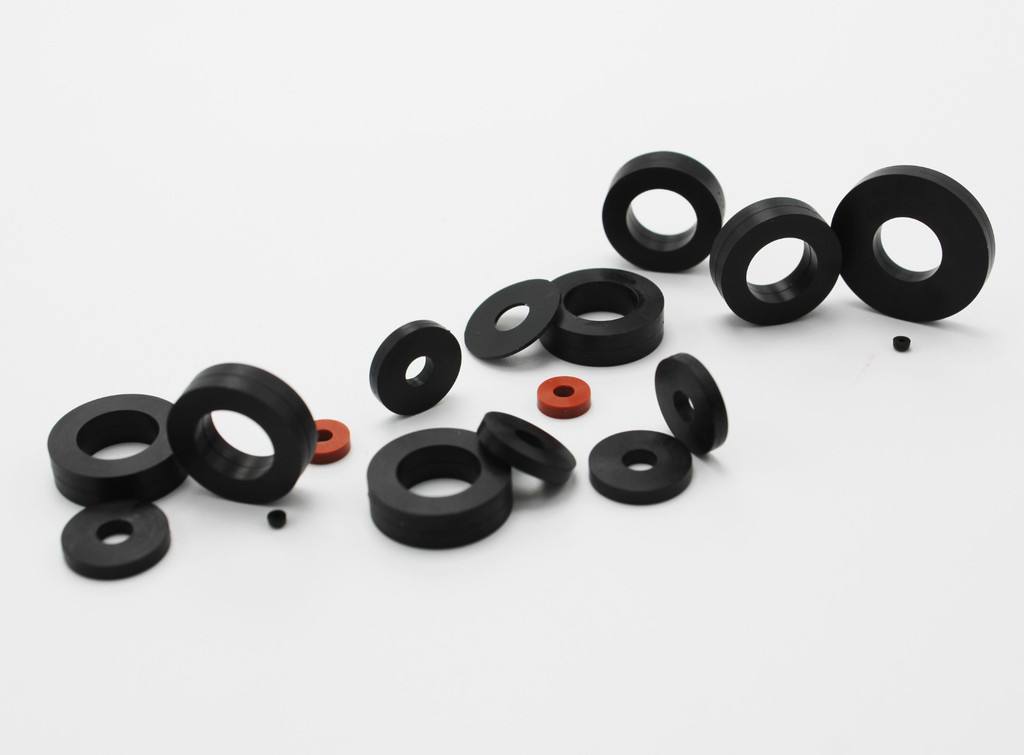

　　硅膠產(chǎn)品硬度通常分為30-80之間，而常規(guī)的使用硬度對(duì)不同的產(chǎn)品都有相應(yīng)的影響，比如密封硅膠圈硬度偏高可能回導(dǎo)致壽命不足，硬度太低導(dǎo) 致密封性能變差，

　　測(cè)試方法：

　　按上述條件制作好硬度粒后還不能馬上進(jìn)行硬度的測(cè)試，需放置在常溫下待硬度粒自然冷卻后方可進(jìn)行硬度的測(cè)試，具體測(cè)試方法如下：

　　1、將硬度粒平放在桌面上，保證被測(cè)面呈水平狀態(tài)；

　　2、取邵氏A硬度計(jì)表盤(pán)底部的刺針垂直對(duì)準(zhǔn)硬度粒的背側(cè)面；

　　3、對(duì)邵氏A硬度計(jì)施加1kg的力，并以150px/s的速度壓向硬度粒，為保證測(cè)試的準(zhǔn)確性，最好制作一個(gè)硬度計(jì)測(cè)試支架，將硬度計(jì)安裝在 支架后進(jìn)行硬度的測(cè)試；

　　4、待硬度計(jì)表盤(pán)指針停頓后讀取指針指向的數(shù)值，并記錄下來(lái)，此時(shí)高溫硫化硅橡膠（HTV）的硬度測(cè)試完成。

　　7、縮水耐水測(cè)試

　　與橡塑發(fā)泡制品一類(lèi)相比，硅膠的縮水率算是比較小，通常情況下縮水率為0.0012、密度是1.3，在水中浸泡二十小時(shí)無(wú)任何尺寸變化，即可達(dá)標(biāo) ，通常硅膠制品在模具制作的情況下，硅膠制品廠家就會(huì)將硅膠產(chǎn)品的縮水率加入模具之中來(lái)保持產(chǎn)品的尺寸無(wú)任何變化。

　　8、外觀測(cè)試

　　1.測(cè)試數(shù)量：按三比一的規(guī)定比例？

　　2.測(cè)試方法：在正常光照條件下，目測(cè)產(chǎn)品的外觀品質(zhì)以及顏色是否有問(wèn)題。按照?qǐng)D紙標(biāo)準(zhǔn)尺寸進(jìn)行測(cè)量。

　　3.測(cè)試標(biāo)準(zhǔn)：

　　產(chǎn)品無(wú)破裂、氣泡、雜質(zhì)、缺料現(xiàn)象，無(wú)毛邊披鋒現(xiàn)象，并有硅橡膠制品特有的光澤。

　　產(chǎn)品表面不出現(xiàn)發(fā)黃、發(fā)白的現(xiàn)象。

　　產(chǎn)品外觀顏色不得有明顯差異

　　以上為硅橡膠制品成品制作過(guò)后常見(jiàn)的功能性測(cè)試，如有遺留盡請(qǐng)補(bǔ)充。
